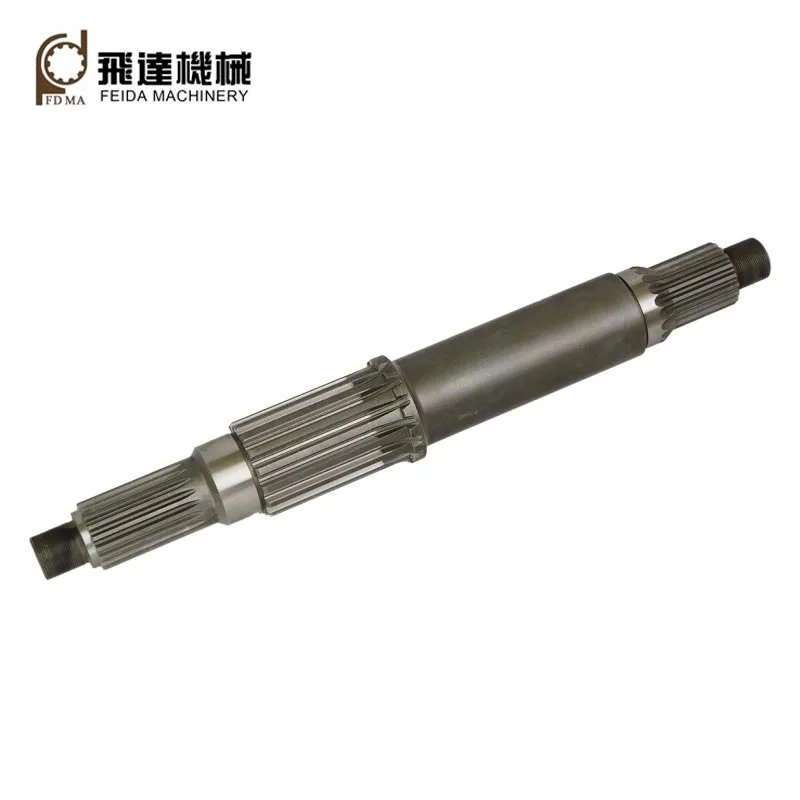

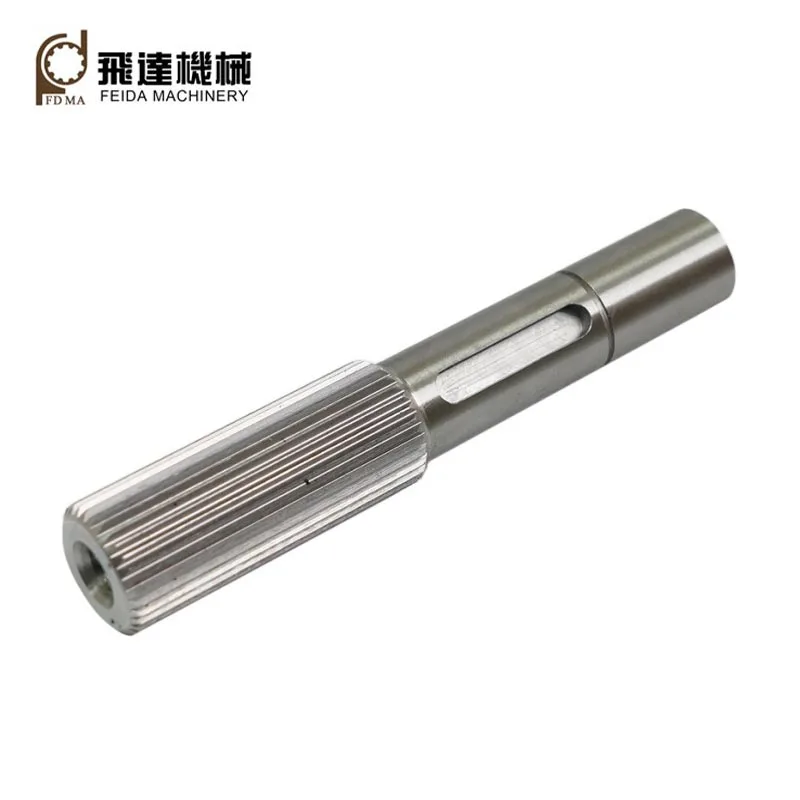

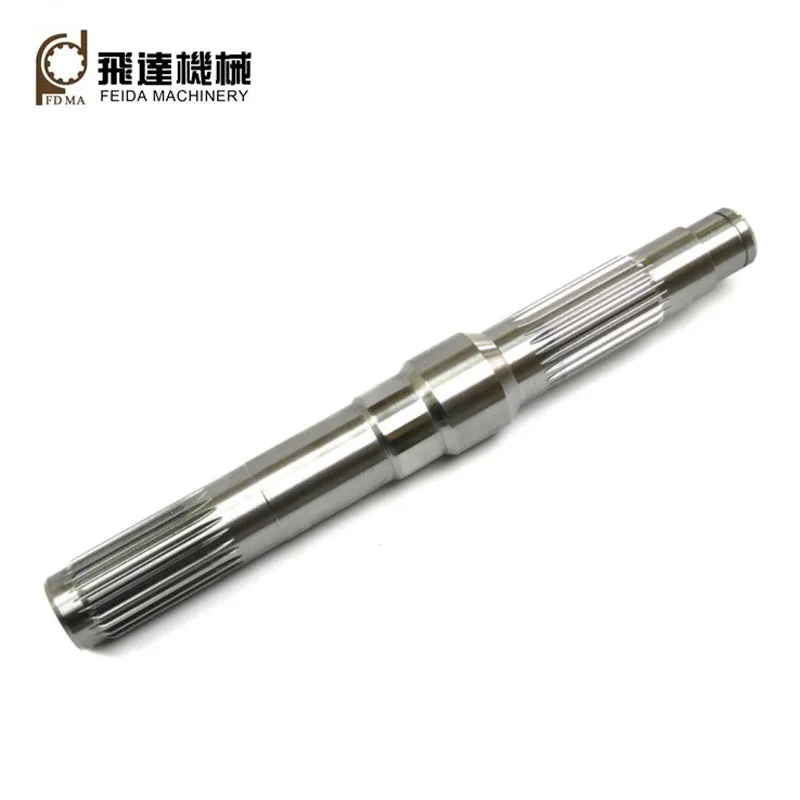

Klinaste osovine

Izrađene od strane tvornice Feida Machinery, klinaste osovine su mehaničke komponente koje imaju grebene ili zube i funkcija spajanjem s utorima u spojnim komponentama, prenoseći okretni moment na spojne komponente. odašiljajući zakretnog momenta, također imaju funkcije kao što su apsorbiranje neusklađenosti, povećanje čvrstoće, smanjenje vibracija i buka, pojednostavljena montaža i demontaža, aksijalno klizanje, itd.

Dvije uobičajene vrste

1. Pravokutni: Zbog svojih ravnih zuba s pravokutnim (ravnim) vrhovima i korijenima, oni imaju prednosti jednostavnog dizajna, niskih troškova proizvodnje i jednostavne strojne obrade i pregleda.
2. Evolventni: Imaju evolventne krivulje (slično zubima zupčanika), zaobljene korijene zuba, ujednačen korak, što rezultira funkcija samocentriranja, velika nosivost, velika čvrstoća i zamjenjivost.

Glavni parametar

Modul:M0.5-5
Razina preciznosti:ISO/DIN 6-10
Broj zuba: što je više zuba, veća je nosivost
Kut pritiska: uobičajene vrijednosti su 30, 37,5 i 45 stupnjeva.
Manji kut pritiska daje veću nosivost; veći kutovi su bolji za klizne veze.
Promjer koraka: teoretski referentni krug.

Primjena

Evolventna klinasta vratila prikladna su za spojeve s velikim opterećenjima, visokim zahtjevima točnosti centriranja i velikim dimenzije. Obično se koriste u širokom rasponu primjena, kao što su automobilski pogonski sustavi, upravljanje mehanizmi, brodski motori, propelerski sustavi, vitla, zrakoplovni motori, mjenjači, diferencijali, prijenosna kućišta itd.

Nakon više od 30 godina razvoja, Feida Machinery sada ima tri tvornice: jednu za mehanički prijenos komponente, jedan za prilagođene precizne dijelove i jedan za dijelove od lima. U mogućnosti smo proizvesti visokokvalitetne spline osovine koje koriste CNC tehnike obrade klinovima (npr. glodanje, oblikovanje, provlačenje, brušenje itd.) i visokokvalitetne sirovo materijala (npr. 40Cr,42CrMo,20CrMnTi,6061, 7075 itd.).

Cijeli proces strojne obrade

Sirovine → Kovanje → Tokarenje → Obrada klina → Glodanje → Toplinska obrada → Brušenje → Kontrola → Pakiranje i slanje

Glavna proizvodna oprema

S više od 30 godina razvoja, Feida Machinery ima kompletan skup napredne proizvodnje oprema, uključujući CNC tokarski stroj, CNC glodalo zupčanika, CNC oblikovatelj zupčanika, CNC strojevi za brijanje zupčanika, CNC stroj za provlačenje klina, CNC zupčanik brusilica, CNC obradni centar, itd.

Toplinska obrada

Naši procesi toplinske obrade uključuju kaljenje i kaljenje, naugljičavanje i kaljenje, visokofrekventno kaljenje, karbonitriranje, nitriranje, itd. Toplinskom obradom, mehanička svojstva naših klinastih osovina mogu se optimizirano vrlo dobro.

FAQ

Kako jamčite kvalitetu preciznih dijelova?

Feida je prošla certifikaciju sustava upravljanja kvalitetom ISO:2015.
Implementiramo višestupanjski sustav kontrole kvalitete (QC):
Početni pregled artikla (FAI): puna provjera dimenzija prije početka masovne proizvodnje.
Kontrola kvalitete u procesu (IPQC): Provjere uzorkovanja svaka 2-3 sata tijekom procesa strojne obrade.
100% Završna inspekcija: Svaki dio prolazi završnu provjeru dimenzija i površinske obrade prije pakiranja.

Kakve su vaše usluge nakon prodaje?

Uspostavili smo sveobuhvatan sustav postprodajnih usluga, koji pruža pravovremenu tehničku podršku i rješenja kako bi osigurali da kupci nemaju brige tijekom korištenja.
