Zbog čega su lančanici bitni za pouzdan prijenos snage?

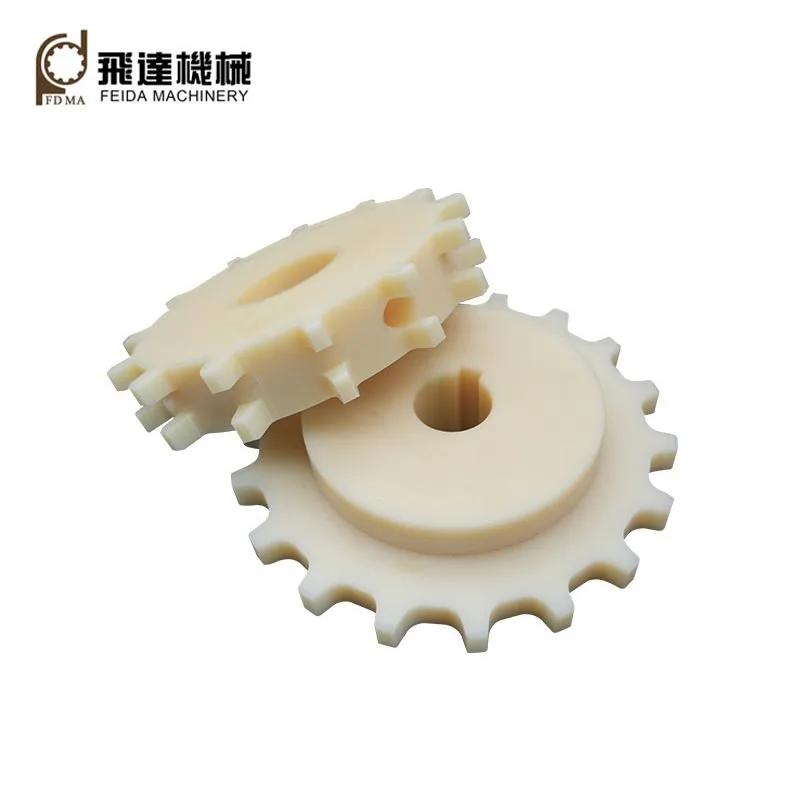

Što su lančanici?

Lančanici su nazubljene mehaničke komponente dizajnirane da zahvate lanac i prenose rotacijsko kretanje. Zubi se uklapaju u prostore između karika lanca, dopuštajući prijenos okretnog momenta s pogonske osovine na pogonsku osovinu. Ovaj pozitivni angažman razlikuje sustave lančanika od prijenosnih mehanizama temeljenih na trenju.

Tipični lančanik može se sastojati od središnjeg provrta, glavčine, tijela i precizno obrađenih zuba. Ovisno o opremi, lančanici se mogu proizvoditi kao jednostavne komponente u obliku ploča ili kao veće izvedbe s glavčinama namijenjene za teške primjene.

U industrijskim strojevima, ispravno konstruirani lančanici pomažu u održavanju predvidljivog gibanja pri rukovanju zahtjevnim radnim uvjetima. Njihova relativno jednostavna konstrukcija također ih čini praktičnim za opremu koja zahtijeva redovitu zamjenu ili održavanje.

Kako rade lančanici

Princip rada je jednostavan. Pogonski lančanik spojen je na rotirajuću osovinu. Kako se lančanik okreće, njegovi zubi zahvaćaju valjke lanca ili karike lanca. Lanac se kreće oko lančanika i prenosi mehaničku silu na drugi lančanik spojen na pogonsku osovinu.

Odnos između veličine lančanika i brzine lanca izravno utječe na prijenosni sustav. Manji pogonski lančanik može proizvesti drugačiji odnos brzine i momenta u usporedbi s većim lančanikom. Inženjeri stoga moraju uzeti u obzir broj zubaca i predviđeni prijenosni omjer pri projektiranju strojeva.

Ključne značajke i konstrukcija

Iako se lančanici mogu činiti jednostavnima, nekoliko dimenzija i strukturnih detalja određuje hoće li komponenta raditi pouzdano.

Uobičajene primjene lančanika

Raznovrsnost lančanog prijenosa čini lančanike prikladnima za mnoge mehaničke sustave. Njihova sposobnost prijenosa znatnih opterećenja bez oslanjanja na trenje posebno je korisna u industrijskim okruženjima.

Lančanici se također nalaze u motociklima, biciklima, kompaktnim strojevima, opremi za dizanje, strojevima za preradu hrane i specijaliziranim sustavima automatizacije.

Materijali korišteni za lančanike

Odabir materijala ima izravan utjecaj na otpornost na habanje, nosivost, otpornost na koroziju, dimenzijsku stabilnost i ukupni vijek trajanja. Točan izbor ovisi o primjeni, a ne o jednostavnom odabiru najtvrđeg dostupnog materijala.

Važni čimbenici odabira

Odabir lančanika samo na temelju vizualnih dimenzija jedan je od najčešćih uzroka prijevremenih problema s prijenosom. Kupci i inženjeri trebaju procijeniti cjelokupno radno okruženje prije nego što predaju narudžbu.

1. Kompatibilnost lanca:Potvrdite seriju lanca, korak, dimenzije valjaka i druge relevantne specifikacije.
2. Broj zuba:Odaberite odgovarajući broj zubaca prema zahtjevima za brzinu, okretni moment i prijenosni omjer.
3. Dimenzije provrta i osovine:Provjerite promjer provrta, utor za klin, zahtjeve za stezni vijak i konfiguraciju montaže.
4. Nosivost:Uzmite u obzir kontinuirano opterećenje, vršno opterećenje, udarno opterećenje i početni moment.
5. Brzina rada:Sustavi velike brzine mogu zahtijevati posebnu pozornost na geometriju zuba, ravnotežu, podmazivanje i poravnanje.
6. Uvjeti okoliša:Prašina, voda, kemikalije, temperatura i vanjska izloženost mogu utjecati na odabir materijala.
7. Površinska obrada:Toplinska obrada ili zaštitni premazi mogu poboljšati otpornost na trošenje ili koroziju kada je to prikladno.
8. Dimenzionalna točnost:Pravilna strojna obrada ključna je za dosljedan zahvat lanca i stabilan rad.

Zupčanici s lančanicima u odnosu na konvencionalne zupčanike

Lančanici i konvencionalni zupčanici prenose mehaničku snagu, ali rade drugačije i prilagođeni su različitim dizajnima sustava.

Za primjene koje zahtijevaju fleksibilno pozicioniranje vratila ili relativno velike središnje udaljenosti, prijenos lancem i lančanikom može biti praktično rješenje. Izravni zupčanici mogu biti prikladniji tamo gdje su kompaktna instalacija, precizno pozicioniranje i rad pri velikim brzinama primarna briga.

Održavanje i rješavanje problema

Čak i precizno proizvedeni lančanici mogu pretrpjeti prerano trošenje ako se prijenosni sustav loše održava. Rutina preventivnog održavanja trebala bi se odnositi i na lančanik i na lanac.

• Provjerite istrošenost zuba:Kukasti, naoštreni ili neravni zubi mogu ukazivati ​​na prekomjerno trošenje ili probleme povezane s lancem.
• Provjerite napetost lanca:Pretjerana labavost ili prevelika napetost mogu povećati mehanički stres.
• Provjerite poravnanje:Neusklađeni lančanici mogu uzrokovati neravnomjerno opterećenje i ubrzano trošenje lanca.
• Održavajte podmazivanje:Odgovarajuće podmazivanje smanjuje trenje i pomaže u kontroli trošenja.
• Provjerite montažu:Olabavljene pričvršćivače, oštećene utore za klinove ili pomicanje osovine treba odmah popraviti.
• Po potrebi zajedno zamijenite istrošene komponente:Ugradnja novog lančanika s jako istrošenim lancem može smanjiti životni vijek nove komponente.

Što bi kupci trebali provjeriti prije naručivanja

Kupnja lančanika za industrijske strojeve nije samo usporedba cijena. Jeftina komponenta koja ne odgovara lancu ili uvjetima rada može rezultirati zastojem, ponovljenom zamjenom i većim troškovima održavanja.

1. Zatražite potpune specifikacije dimenzija.
2. Potvrdite kompatibilnost s postojećim ili planiranim lancem.
3. Provjerite dostupne materijale i mogućnosti toplinske obrade.
4. Provjerite tolerancije obrade za kritične dimenzije.
5. Razgovarajte o zahtjevima za provrt, klin, glavčinu i zube kada je to potrebno.
6. Pojasnite proizvodne količine i zahtjeve za pakiranje za skupne narudžbe.
7. Zahtjev za tehničke crteže ili uzorke za komplicirane primjene.
8. Ocijenite dobavljačeve proizvodne sposobnosti i proces kontrole kvalitete.

Za OEM proizvođače strojeva, prilagođeni lančanici mogu biti osobito vrijedni. Komponenta se može proizvesti u skladu sa stvarnim dimenzijama osovine opreme, zahtjevima prijenosa, ograničenjima instalacije i očekivanim radnim okruženjem umjesto da se forsira dizajn stroja da se prilagodi standardnoj komponenti.
