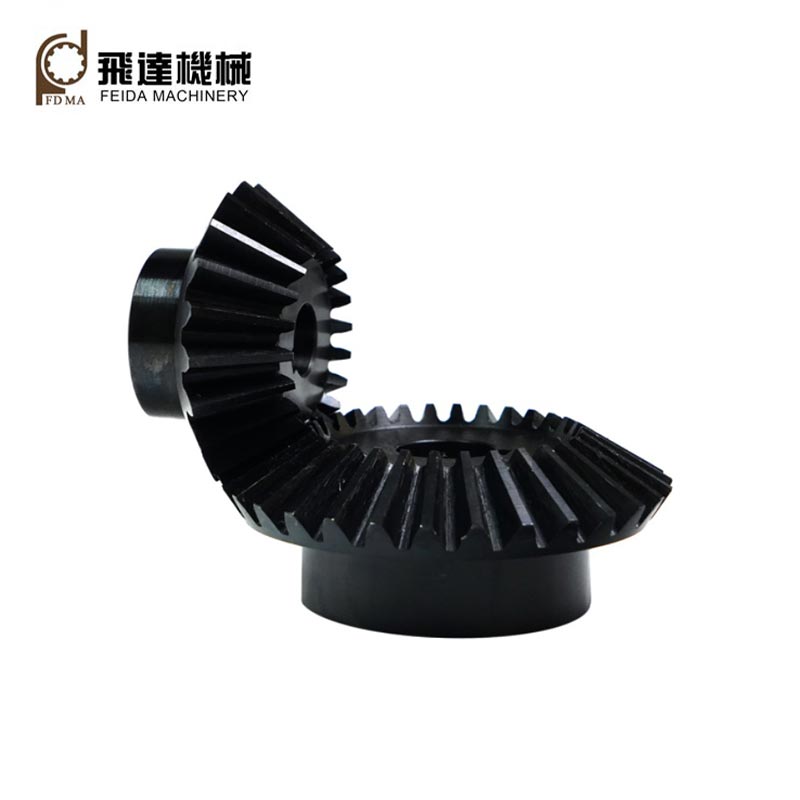

Što metalne ravne konusne zupčanike čini pouzdanima za industrijski prijenos energije?

2026-09-18 0 Ostavite mi poruku

Metalni ravni konusni zupčanicisu kompaktne mehaničke komponente dizajnirane za prijenos rotacijskog gibanja i momenta između osovina koje se sijeku, obično tamo gdje je potrebna promjena smjera prijenosa. Njihova ravna geometrija zuba daje im relativno jednostavnu konstrukciju i čini ih prikladnima za mnoge industrijske mehanizme gdje su važni pouzdan prijenos snage, kompaktna instalacija, kontrolirani troškovi proizvodnje i jednostavno održavanje.

Za kupce, međutim, odabir odgovarajućeg zupčanika uključuje puno više od odabira promjera ili broja zubaca. Vrsta materijala, tvrdoća, prijenosni omjer, kut pritiska, raspored osovine, točnost zuba, širina lica, radna brzina, podmazivanje, točnost montaže i očekivano opterećenje utječu na stvarnu izvedbu. Ovaj vodič objašnjava ključna razmatranja u praktičnim terminima i pokazuje kako ispravno specificiran zupčanik može pomoći u smanjenju preranog trošenja, prekomjerne buke, neusklađenosti dimenzija i neočekivanih troškova održavanja.

Sadržaj

Što su metalni ravni konusni zupčanici
Ključne strukturne značajke
Razmatranja materijala i toplinske obrade
Kako dizajn utječe na izvedbu
Industrijske primjene
Što bi kupci trebali provjeriti prije naručivanja
Proizvodnja i kontrola kvalitete
Uobičajeni problemi i njihovi uzroci
Ravni konusni zupčanici i spiralni konusni zupčanici
Prilagođeni metalni ravni konusni zupčanici
Često postavljana pitanja
Zaključak

1. Što su metalni ravni konusni zupčanici

Metalni ravni konusni zupčanici su stožasti zupčanici s ravnim zubima raspoređenim duž površine uspravnog stošca. Kada se par konusnih zupčanika zahvati, oni mogu prenijeti kretanje između osovina koje se sijeku dok mijenjaju smjer prijenosa snage.

U usporedbi s cilindričnim čeonim zupčanicima, geometrija konusnog zupčanika je više trodimenzionalna jer se dimenzije njegovih zuba mijenjaju po širini čela. Oblik zuba, nagib stošca, kut osovine, širina čela, zazor i položaj ugradnje stoga se moraju smatrati cjelovitim sustavom, a ne izoliranim dimenzijama.

Ravni konusni zupčanici posebno su atraktivni kada primjena ne zahtijeva glatko zahvaćanje velike brzine povezano sa složenijim dizajnom zakrivljenih zuba. Njihov relativno jednostavan raspored zuba također može biti koristan za određene mehaničke sustave niske do umjerene brzine, kompaktnu opremu, pogone strojeva i zamjenske primjene.

Ključna točka: Ravni konusni zupčanik trebao bi biti specificiran prema kompletnom prijenosnom sustavu—ne samo prema vanjskom promjeru ili broju zubaca.

2. Ključne strukturne značajke

Pouzdan zupčanik počinje s jasnim razumijevanjem njegove geometrije. Nekoliko parametara izravno utječe na kompatibilnost, nosivost i instalaciju.

Parametar	Zašto je važno	Zabrinutost kupaca
Brojanje zuba	Utječe na prijenosni omjer i geometriju.	Mora odgovarati opremi za uparivanje.
Promjer koraka	Određuje osnovne dimenzije zupčanika.	Važno za prostor za ugradnju.
Širina lica	Utječe na kontakt zuba i raspodjelu opterećenja.	Mora odgovarati predviđenom opterećenju.
Kut osovine	Definira relativnu orijentaciju osovina.	Kritično za kompatibilnost parenja.
Povratak	Pruža potreban radni razmak.	Prevelik ili nedovoljan zazor može stvoriti probleme.

3. Razmatranja materijala i toplinske obrade

Odabir materijala jedna je od najvažnijih odluka pri kupnji metalnih zupčanika. Zupčanik koji se koristi u malo opterećenom mehanizmu za pakiranje ima vrlo različite zahtjeve od zupčanika koji kontinuirano radi pod velikim zakretnim momentom.

Uobičajeni inženjerski izbori uključuju ugljične čelike, legirane čelike, nehrđajuće čelike i druge specijalizirane vrste metala. Odgovarajući materijal ovisi o opterećenju, radnom okruženju, izloženosti koroziji, brzini, očekivanom radnom vijeku, načinu proizvodnje i dostupnoj toplinskoj obradi.

Ugljični čelik:Često se razmatra za troškovno osjetljive mehaničke primjene gdje se primjenjuju umjereni zahtjevi za performansama.
Legirani čelik:Prikladno kada je potrebna veća čvrstoća, otpornost na habanje ili mogućnost toplinske obrade.
Nehrđajući čelik:Korisno kada je otpornost na koroziju važan faktor.
Toplinski obrađen čelik:Može pružiti tvrđu radnu površinu uz zadržavanje prikladnih svojstava jezgre kada je pravilno navedeno.

Toplinska obrada nikada ne bi trebala biti odabrana neovisno o dizajnu zupčanika. Tvrdoća, dubina kućišta gdje je primjenjivo, svojstva jezgre, dimenzionalna stabilnost i naknadni zahtjevi za završnu obradu moraju se uzeti u obzir zajedno.

4. Kako dizajn utječe na izvedbu

Učinkovitost zupčanika određena je interakcijom između geometrije, materijala, točnosti proizvodnje, ugradnje, podmazivanja i radnih uvjeta. Teoretski prikladan zupčanik još uvijek može raditi loše ako su spojne komponente neispravno poravnate.

Opterećenje

Okretni moment i prenesena snaga određuju potrebnu čvrstoću zuba i ukupne dimenzije zupčanika.

Ubrzati

Veća radna brzina može povećati osjetljivost na točnost zuba, vibracije, podmazivanje i balansiranje.

Poravnanje

Nepravilno poravnavanje osovine ili kućišta može stvoriti neravnomjeran kontakt i ubrzati trošenje zuba.

Podmazivanje

Ispravan odabir maziva i održavanje pomažu smanjiti trenje, toplinu i oštećenje površine.

5. Industrijske primjene

Metalni ravni konusni zupčanici mogu se naći u mehaničkim sustavima koji trebaju kutni prijenos snage bez potrebe za vrlo složenom konfiguracijom zupčanika.

Industrijski strojevi i prijenosni sklopovi
Oprema za rukovanje materijalom
Strojevi za pakiranje
Transportni sustavi
Poljoprivredni strojevi
Alatni strojevi i pomoćni mehanizmi
Automobili i mehanički sustavi povezani s vozilima
Oprema za prijenos električne energije opće namjene
Prilagođeni mehanički sklopovi

Prikladnost ravnih konusnih zupčanika ovisi o stvarnim radnim uvjetima. Prijave sa zahtjevnim zahtjevima za velikom brzinom i malom bukom mogu zahtijevati drugačiju konfiguraciju koničnih zupčanika, dok jednostavniji sustavi mogu imati koristi od jednostavne geometrije ravnih zuba.

6. Što bi kupci trebali provjeriti prije naručivanja

Mnogi problemi pri kupnji nastaju jer kupac daje samo naziv proizvoda i osnovni promjer. Za zamjenski ili prilagođeni zupčanik, proizvođač treba dovoljno informacija za reprodukciju predviđenog prijenosnog odnosa.

Broj zuba na zupčaniku i zupčaniku
Potreban prijenosni omjer
Informacije o visini ili modulu
Kut pritiska i relevantna geometrija
Kut osovine
Vanjski promjer i širina lica
Zahtjevi za promjer provrta i utor za klin
Potreban materijal
Zahtjevi za toplinsku obradu
Radna brzina i moment
Ugradbene dimenzije
Potrebna količina i dinamika proizvodnje
Inspekcija i dimenzionalni zahtjevi

Ako je originalna oprema dostupna, pružanje crteža, uzorka, fotografija s mjerama ili potpune specifikacije opreme može značajno smanjiti pogreške u komunikaciji. Za zamjenske projekte, informacije o spojnom zupčaniku jednako su važne jer dva zupčanika moraju biti kompatibilna kao par.

7. Proizvodnja i kontrola kvalitete

Kvaliteta izrade izravno utječe na kontakt zuba, konzistentnost dimenzija, ponašanje pri radu i vijek trajanja. Ravni konusni zupčanici imaju stožastu geometriju, tako da kontrola oblika zuba i povezanih dimenzija zahtijeva odgovarajuću opremu, alate, metode mjerenja i kontrolu procesa.

Pouzdan proizvodni proces obično uključuje provjeru materijala, pripremu blanka, rezanje zuba, toplinsku obradu ako je potrebno, završnu obradu, inspekciju dimenzija i konačnu provjeru kvalitete. Ovisno o primjeni, inspekcija može obuhvatiti dimenzije zuba, odstupanje, zazor, dimenzije provrta, tvrdoću, stanje površine i performanse spajanja.

Za prilagođene industrijske narudžbe, kupci bi također trebali pitati kako se proizvodni uzorci odobravaju i kako se održava dosljednost dimenzija tijekom serijske proizvodnje. Dobavljač koji je sposoban jasno komunicirati o crtežima, tolerancijama, materijalima i zahtjevima za inspekciju može spriječiti skupe prerade.

8. Uobičajeni problemi i njihovi uzroci

Uočeni problem	Mogući uzrok	Preporučena provjera
Nenormalna buka	Loše poravnanje, neodgovarajući kontakt, preveliki razmak ili radni uvjeti.	Provjerite montažu, zazor, podmazivanje i kontakt zuba.
Brzo trošenje zuba	Veliko opterećenje, neadekvatno podmazivanje, onečišćenje ili neodgovarajuća tvrdoća.	Pregledajte opterećenje, mazivo, materijal i stanje površine.
Neravnomjeran kontakt	Neusklađenost vratila ili neusklađenost dimenzija.	Provjerite položaj ugradnje i dimenzije zupčanika.
Prijevremeni kvar	Preopterećenje, udarno opterećenje, pogrešan materijal ili nedovoljna konstrukcijska margina.	Ponovno izračunajte radne uvjete i pregledajte specifikacije opreme.

9. Ravni konusni zupčanici i spiralni konusni zupčanici

Ravni i spiralni konusni zupčanici prenose snagu između osovina koje se međusobno presijecaju, ali njihova se geometrija zuba razlikuje. Ravni konusni zupčanici koriste ravne konusne zube, dok spiralni konusni zupčanici koriste zakrivljene zube.

Značajka	Ravni konusni zupčanik	Spiralni konusni zupčanik
Oblik zuba	Ravno	Zakrivljena
Složenost proizvodnje	Općenito jednostavnije	Općenito složenije
Tipična jačina primjene	Mnogi sustavi niske do umjerene brzine	Često se bira za zahtjevne aplikacije s glatkim radom
Radne karakteristike	Jednostavan i izravan zahvat zuba	Postupnije zahvaćanje zuba

Odgovarajuća konfiguracija ovisi o brzini, opterećenju, zahtjevima za buku, prostoru za ugradnju, proizvodnim mogućnostima i ukupnim zahtjevima sustava. Zupčanik bi stoga trebao biti odabran prema stroju, a ne usporedbom stilova zuba zasebno.

10. Prilagođeni metalni ravni konusni zupčanici

Standardni zupčanici su prikladni kada postojeće dimenzije odgovaraju stroju. Međutim, mnogi industrijski projekti zahtijevaju prilagođene zupčanike jer dostupni prostor za ugradnju, raspored osovine, opterećenje, sučelje za montažu ili zamjenske dimenzije nisu standardne.

Jinjiang Feida Machinery Co., Ltd. može se uzeti u obzir za projekte koji zahtijevaju prilagođene metalne komponente zupčanika na temelju inženjerskih crteža, uzoraka, dimenzijskih zahtjeva ili informacija o primjeni. Za B2B kupce, najkorisnija polazna točka je potpuna tehnička specifikacija, a ne jednostavno traženje cijene za "ravne konusne zupčanike".

Praktična prilagodba

Kada kontaktirate proizvođača, pripremite:

Crteži zupčanika ili CAD datoteke
Broj zubaca i prijenosni omjer
Informacije o modulu ili visini
Kut osovine i dimenzije ugradnje
Zahtjevi za materijal i tvrdoću
Radni moment i brzina
Potrebna količina
Aplikacijsko okruženje
Zahtjevi za pregled i toleranciju
Ciljani raspored isporuke

Ove informacije omogućuju proizvođaču da procijeni jesu li predloženi dizajn, materijal, način obrade i zahtjevi kvalitete kompatibilni s predviđenom primjenom.

11. Često postavljana pitanja

Jesu li metalni ravni konusni zupčanici prikladni za industrijske strojeve?

Da. Mogu se koristiti u mnogim industrijskim prijenosnim sustavima gdje su potrebna osovina koja se sijeku i kutni prijenos snage. Prikladnost ovisi o stvarnom momentu, brzini, radnom ciklusu, poravnanju, zahtjevima za buku i uvjetima okoline.

Koji se materijal obično koristi za metalne konusne zupčanike?

Ugljični čelici i legirani čelici uobičajeni su izbor, dok se nehrđajući čelik i drugi specijalizirani materijali mogu odabrati za određena okruženja. Odgovarajući stupanj treba odrediti prema zahtjevima opterećenja, trošenja, korozije, toplinske obrade i proizvodnje.

Mogu li se ravni konusni zupčanici prilagoditi?

Da. Prilagodba može uključivati broj zubaca, modul, dimenzije, provrt, utor za klin, kut osovine, materijal, tvrdoću, tolerancije i druge zahtjeve sučelja. Tehnički crteži ili uzorci mogu učiniti proces prilagodbe preciznijim.

Kako se može smanjiti buka mjenjača?

Na buku mogu utjecati točnost zuba, zazor, poravnanje, stanje površine, podmazivanje, brzina rotacije i krutost montaže. Trebalo bi provjeriti kompletan sklop mjenjača umjesto da se pretpostavlja da je za to odgovoran sam zupčanik.

Koje podatke trebam dati kada tražim ponudu?

Navedite crteže ili uzorke kada je to moguće, zajedno s brojem zubaca, modulom ili korakom, dimenzijama, materijalom, tvrdoćom, kutom osovine, detaljima provrta, radnim uvjetima, količinom i zahtjevima za pregled. Potpunije tehničke informacije općenito čine komunikaciju ponude i proizvodnje učinkovitijom.

Koliko dugo može raditi metalni konusni zupčanik?

Životni vijek značajno varira ovisno o opterećenju, brzini, materijalu, toplinskoj obradi, podmazivanju, poravnanju, kontaminaciji, radnom ciklusu i točnosti proizvodnje. Ne postoji univerzalna brojka životnog vijeka koja se odnosi na svaku primjenu zupčanika.

12. Zaključak

Metalni ravni konusni zupčanici ostaju praktično rješenje za mehaničke sustave koji trebaju pouzdan kutni prijenos snage kroz osovine koje se sijeku. Njihova relativno jednostavna geometrija zuba čini ih korisnim u širokom rasponu strojeva, posebno kada primjena stavlja veći naglasak na pouzdan prijenos, kompaktnu instalaciju, zahtjeve kontrolirane proizvodnje i lakoću održavanja nego na iznimno tih rad velikom brzinom.

Za kupce je najvažniji korak uskladiti specifikaciju opreme sa stvarnim radnim okruženjem. Prije početka proizvodnje treba uzeti u obzir broj zubaca, geometriju, materijal, tvrdoću, širinu površine, kut osovine, brzinu, okretni moment, poravnanje, podmazivanje i proizvodne tolerancije.

Bez obzira trebate li zamjenske komponente, proizvodne serije ili dijelove prijenosa izrađene po narudžbi, jasna tehnička komunikacija može pomoći u smanjenju problema s kompatibilnošću i nepotrebnih troškova razvoja.Jinjiang Feida Machinery Co., Ltd.može raditi s klijentima na prilagođenim zahtjevima opreme na temelju specifikacija projekta i potreba primjene.

Trebate prilagođene metalne ravne konusne zupčanike?

Podijelite svoj crtež, uzorak, dimenzije, materijalne zahtjeve ili pojedinosti o primjeni s tvrtkom Jinjiang Feida Machinery Co., Ltd. Naš tim vam može pomoći u procjeni specifikacija i raspraviti odgovarajuće prilagođeno rješenje zupčanika za vaše strojeve. Kontaktirajte nas.
